BricsCADにおいて、dwgの保存形式の変更方法を説明します。
１．図面を作図し、保存する場合、もしくは、保存する形式を変更する場合、通常の保存時に

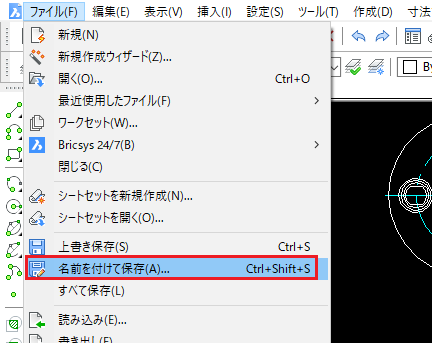

図面形式を変更するだけです。メニューの［ファイル］-[名前を付けて保存]を選択します。

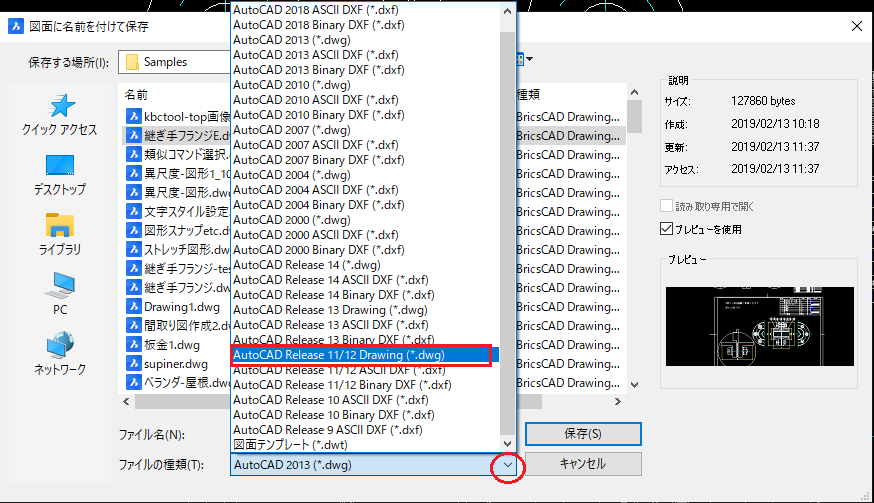

２．名前を付けて保存ダイアログが表示されるので、「ファイルの種類」の欄の下向き記号を選択し
ファイルの種類を選択します。R12形式にしたい場合は、「AutoCAD Release 11/12 Drawing(*.dwg)を選択します。

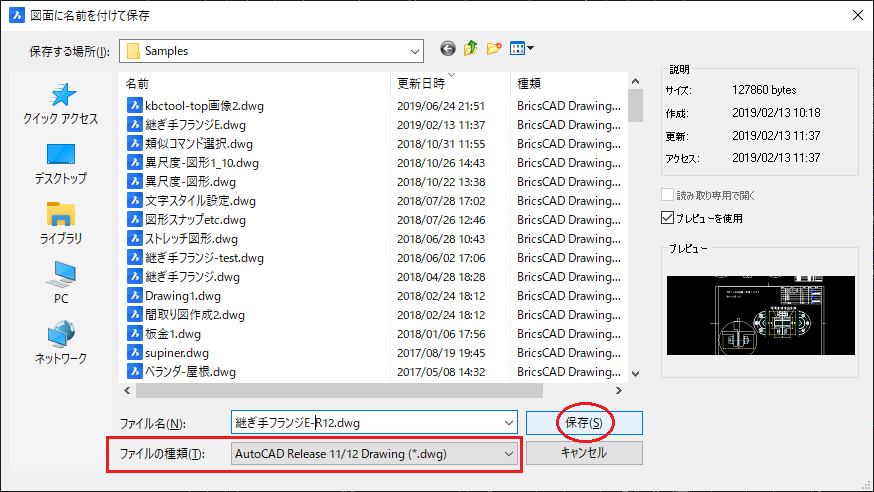

３．ファイル名を付けて[保存]ボタンをクリックして保存します。
図面の受け渡しが必要な場合や、プロキシー図形を削除したい場合などに操作してください。
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
毎年恒例の BricsCADカンファレンスが 2019年11月27日(水)
東京コンファレンスセンター・品川 にて開催されます。
今回は、私も参加予定です。また、この時は、東京ビッグサイトにおいて「IIFES2019」も開催(11/27~29日まで)
予定となっています。
BricsCADカンファレンスは事前申し込みが必要となりますので、以下のURLより登録してご参加ください。
https://www.bj-soft.jp/seminar/201911v20.html
名称：BricsCADカンファレンス ~BricsCAD V20 新機能発表
会期：2019年11月27日(水)
10:00~12:50 基調講演・全体セミナー
14:00~17:00 分科会
17:15~19:15 懇親会
会場：東京コンファレンスセンター・品川
主催：図研アルファテック株式会社
参加料金：無料
詳しくは、下記URLをご覧ください。
https://www.bj-soft.jp/seminar/201911v20.html
懇親会でお会いしましょう。
２つの図形に接する円の作図(半径指示)です。
２つの円に接する半径100の円を作図します。
 |
１．コマンド選択「接点-接点-半径」ボタンを選択します。メニューの[作成]-[円]-[接点-接点-半径]からも選択できます。 |
 |
２．1点目の円の接線を指示します。 |
 |
３．2点目の円の接線を指示します。 |
 |
４．円の半径100を入力します。 |
 |
５．２つの円に接する位置に、半径100の円を作図します。以上で完了です。 |
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
円の作図方法で、3点を指定して作図する方法です。
3点を指定して円を作図します。
 |

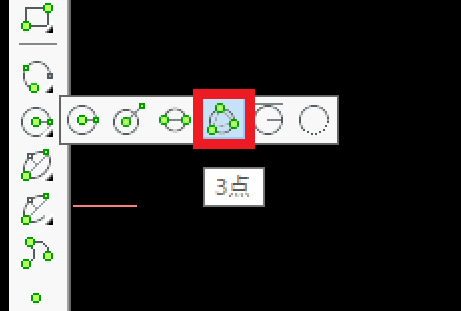

１．コマンド選択「円の3点」ボタンを選択します。メニューの[作成]-[円]-[3点]からも選択できます。 |
 |
２．円の1点目を指示します。 |
 |
３．円の2点目を指示します。 |
 |

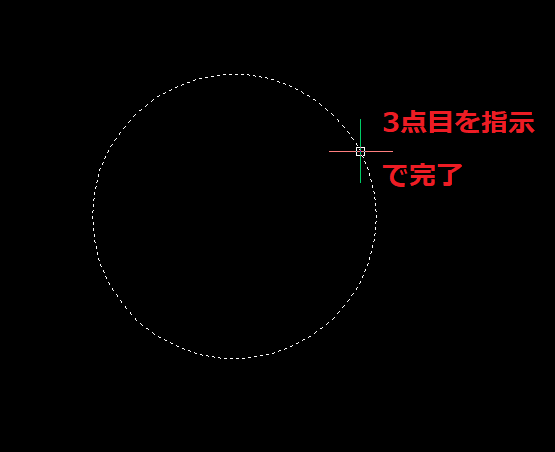

４．3点目を指示して入力完了です。 |
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
円の作図方法はいくつかあります。
そこで、代表的な半径を指定する作図方法の説明です。
半径50ｍｍの円を作図します。
 |
１．コマンド選択「円の中心-半径」ボタンを選択します。メニューの[作成]-[円]-[中心-半径]からも選択できます。 |
 |
２．円の中心点を指示します。 |
 |
３．円の半径を入力します。この時円の中心に青い入力枠が表示されていない場合は、「ダイナミック」入力をONにしてください。 |
 |

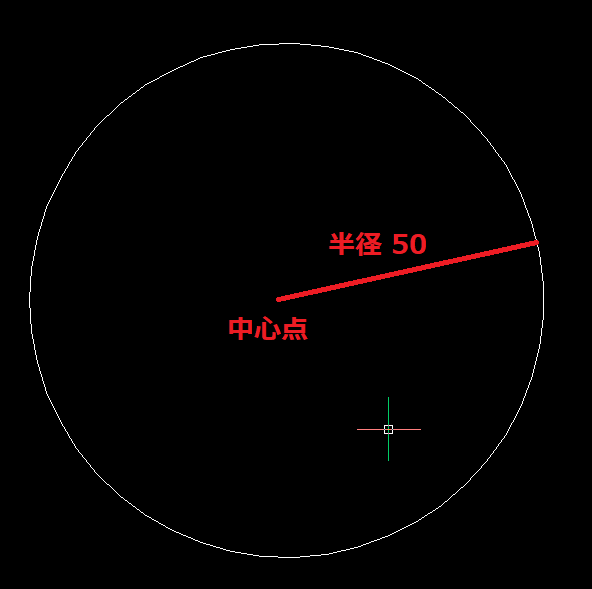

４．「Enter」で入力完了です。半径50の円が作図できます。 |
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
BricsCADで作図にあたり、平行線を作図する方法です。
いろいろな方法がありますが、オフセットコマンドを使用した方法を説明します。
今ある線を距離を指定して平行に作図することができます。
１つの斜め線に100ｍｍ離して同じように線を作図します。
 |
１．コマンド選択「オフセット」ボタンを選択します。メニューの[修正]-[オフセット]からも選択できます。 |
 |
２．コマンドラインにオフセット距離を入力と表示されるので、１００と入力し「Enter」をクリックします。 |
 |
３．コマンドラインに「図形を選択」表示されるので、オフセットしたい図形を選択すると、カーソルがある方向に100ｍｍ離れて図形が表示されます。どちら側に作図したいか、カーソルで選択します、両側に作図したい場合は、「B」を入力します。 |
 |

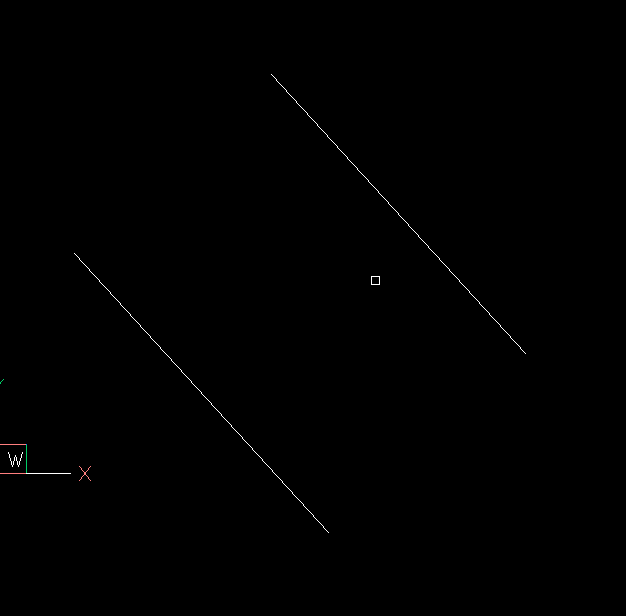

４．今回は、右側に作図してみますので、右をマウスでクリックします。再度、図形を選択すると、その図形から100mmの位置に作図できます。終了する場合は、「ENTER」で終了です。 |
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
BricsCADで作図をするにあたり、補助線を表示する「スナップトラック」コマンドがあります。
このコマンドを使用するには、あらかじめ、「図形スナップ」と「スナップトラック」をONにしておく必要があります。ステータスバーにありますので、OFFの場合は、ONにしてください。
２つの図形の端点の延長線上から線を作図してみます。
 |
１．コマンド選択「線分」ボタンを選択します。 |
 |
２．左の四角の図形の角に図形スナップを表示させ、しばらくカーソルを重ねていると、赤い（＋）マークが表示されます。(一旦、カーソルを移動し、再度、図形スナップを表示させて、カーソルを重ねると、赤い（＋）マークは消えます) |
 |

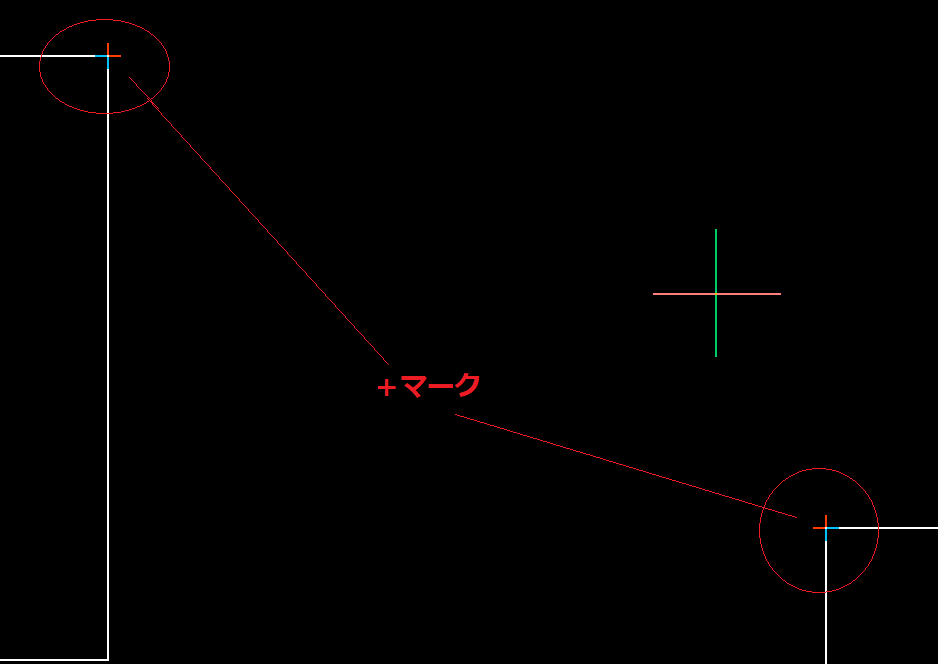

３．カーソルを図形スナップから離すと（＋）字の文字が図形角に残ったままとなります。 |
 |
４．（＋）マークから離れた位置でカーソルが（＋）マークと同じくらいの高さになると補助線がX座標の色と同じ色で表示されます。 |
 |
５．今度は、右側の図形の端にも、先程と同じように図形スナップを表示させしばらく重ねていると（＋）マークが表示させます。 |
 |

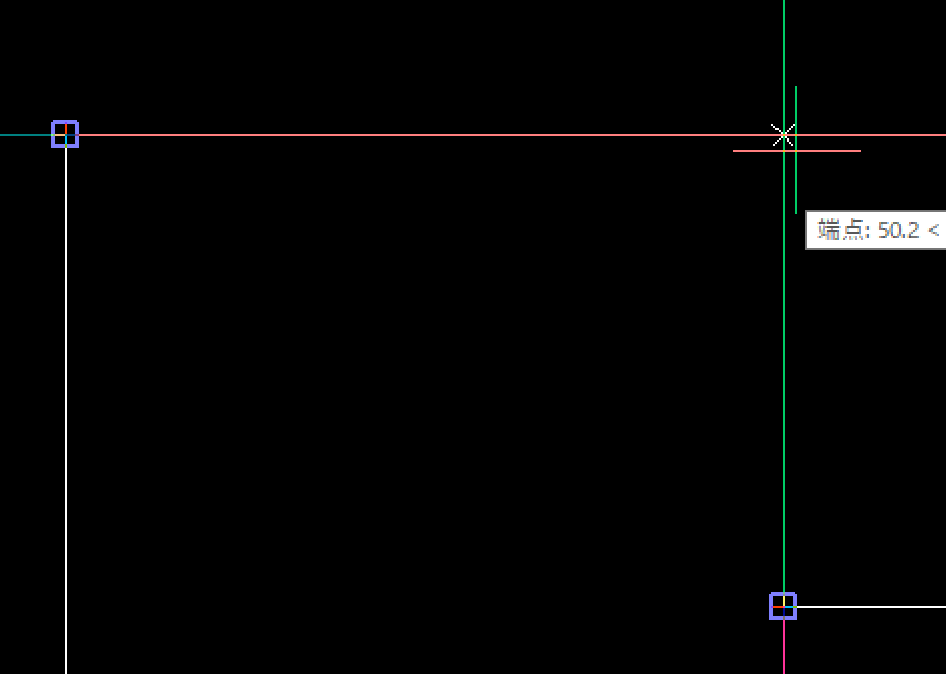

６．それぞれの（＋）マークに近い高さと横の位置にカーソルを移動させると、それぞれから、補助線が表示され、補助線の交点には交点ポイントが表示されます。 |
 |
７．交点ポイントが表示された時に、クリックすると、その交点から線を描くことができます。 |
以上
