BricsCADのライセンスレベルを変更する方法です。
メニューの[設定]-[設定]をクリックします。
設定ダイアログが開くので、検索枠の中に「ライセンス」と入力し、「ENTER」をクリック。
「実行するライセンスレベル」と表示されるので、右側の表示されているレベルを選択し、希望する
レベルを選択します。設定ダイアログを閉じて、BricsCADを再起動すると設定が変更されます。
以上
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
メニューの「ファイル」－「開く」を選択した時に
コマンドラインに「図面名：」と表示され、
ファイル選択ダイアログが表示されない場合、
コマンドを一旦、キャンセルし、コマンドラインに次を入力し、実行してください。
FILEDIA
現在のアカウント値が＜オフ＞になっているので、
ON
と、入力し、実行します。
これで、再度、「開く」を実行すると、ファイル選択ダイアログが開きます。
BricsCADの購入は
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
設定を変更しても記憶されない場合、プロファイルが壊れている可能性があります。
プロファイルを新しく設定してみて、動作をご確認ください。
プロファイルの新規作成方法は、下記にて説明しています。
以上
直線を作図するには、始点と終点の指示が必要です。
指示の方法としてはマウスで2か所をクリック、または、キーボードから座標を入力して作図します。
線分(LINE)コマンドを使用して、直交モード、座標入力(絶対座標)、(相対座標)、(極座標)の使い方を説明します。
適当な位置に始点と終点を指示して連続した線を作図します。
１．コマンド選択「線分」ボタンを選択します。
２．直線を引くための始点を指示します。
３．直線の終点(2)をを指示します
４．次の終点(3)を指示します
５．次の終点(4)を指示します
６．次の終点(5)を指示します
７．終了するには、「ENTER」キーをクリックしコマンドを終了します。
水平線・垂直線を描くには「直交モード」を使用して作図すると簡単です。
１．ステータスバーの「直交」ボタンをクリックしONにします。(黒くなったらONの状態です。
２．コマンド選択「線分」ボタンを選択します。
３．水平線の始点１を指示します。
４．水平線の終点２を指示します。
５．コマンドを終了するには、「ENTER]キーをクリックします。
６．直前のコマンドを使う場合、「ENTER」キーを再度クリックします。
７．垂直線の始点３を指示します。
８．垂直線の終点４を指示します。
９．コマンドを終了するには、「ENTER」キーをクリックします。
BricsCADの購入はこちら
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics
直線を作図するには、始点と終点の指示が必要です。
指示の方法としてはマウスで2か所をクリック、または、キーボードから座標を入力して作図します。
線分(LINE)コマンドを使用して、直交モード、座標入力(絶対座標)、(相対座標)、(極座標)の使い方を説明します。
&deco(,,26){●連続線の作図};
適当な位置に始点と終点を指示して連続した線を作図します。
１．コマンド選択「線分」ボタンを選択します。
２．直線を引くための始点を指示します。
３．直線の終点(2)をを指示します
４．次の終点(3)を指示します
５．次の終点(4)を指示します
６．次の終点(5)を指示します
７．終了するには、「ENTER」キーをクリックしコマンドを終了します。
&deco(,,26){●水平線・垂直線を描く};
水平線・垂直線を描くには「直交モード」を使用して作図すると簡単です。
１．ステータスバーの「直交」ボタンをクリックしONにします。(黒くなったらONの状態です。
２．コマンド選択「線分」ボタンを選択します。
３．水平線の始点１を指示します。
４．水平線の終点２を指示します。
５．コマンドを終了するには、「ENTER]キーをクリックします。
６．直前のコマンドを使う場合、「ENTER」キーを再度クリックします。
７．垂直線の始点３を指示します。
８．垂直線の終点４を指示します。
９．コマンドを終了するには、「ENTER」キーをクリックします。
BricsCADの購入はこちら
https://cad.kbconsul.com/index.php?CADkbc_shop_Brics

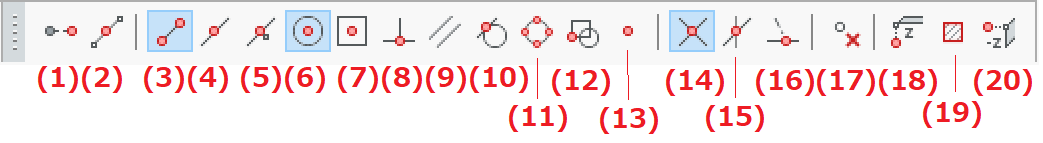

BricsCAD V18,19には20種類の図形スナップが用意されています。
それらの図形スナップの使い方を説明します。
ある基点からｘいくら、Ｙいくらの座標値から図形を作図したい場合などに使用します。
※コマンドが実行中で無い場合にクリックしてもエラー表示となります。
作図コマンドを実行した後に選択し、実行してください。
(例)
・円をあるポイントから、ｘ方向に50、Y方向に50の位置に作図したい場合。
(操作)
１．円コマンドを実行
２．図形スナップ「1時トラッキング点」を選択
３．基点となるポイントをクリック(この時、図形スナップが表示されない場合は、交点や端点など、基点となるポイントを選ぶことが出来る図形スナップを選択し、基点を選んでください。&br;その場合でも「一時トラッキング点」は有効です。
４．トラッキングラインが表示されるので、ダイナミック入力で、Y方向に50を入力し、「ENTER」をクリック。
５．Yの５０の位置から再度トラッキングラインが表示されるので、X方向に５０を入力し、「ENTER」をクリック。
６．連続で複数指示することができます。このポイントでよければ、「ENTER」をクリックし、完了します。
７．「一時トラッキング点」コマンドが終了し、最後の点が円の作図ポイントとなります。
８．最後のポイントに円を作図します。
ある2点を指示するとその中間点に図形を作図、移動させることができます。
※コマンドが実行中で無い場合にクリックしてもエラー表示となります。
作図コマンドを実行した後に選択し、実行してください。
(例)
・円をある2点の中間ポイントに作図したい場合。
(操作)
１．円コマンドを実行
２．図形スナップ「2点間の中点にスナップ」を選択
３．基点となる２つのポイントをクリック(この時、図形スナップが表示されない場合は、交点や端点、中心など、基点となるポイントを選ぶことが出来る図形スナップを選択し、基点を選んでください。&br;その場合でも「2点間の中点スナップ」は有効です。）します。
４．円の作図基点が、選択して2点の中間に決定されていますので、ここで円を作図します。

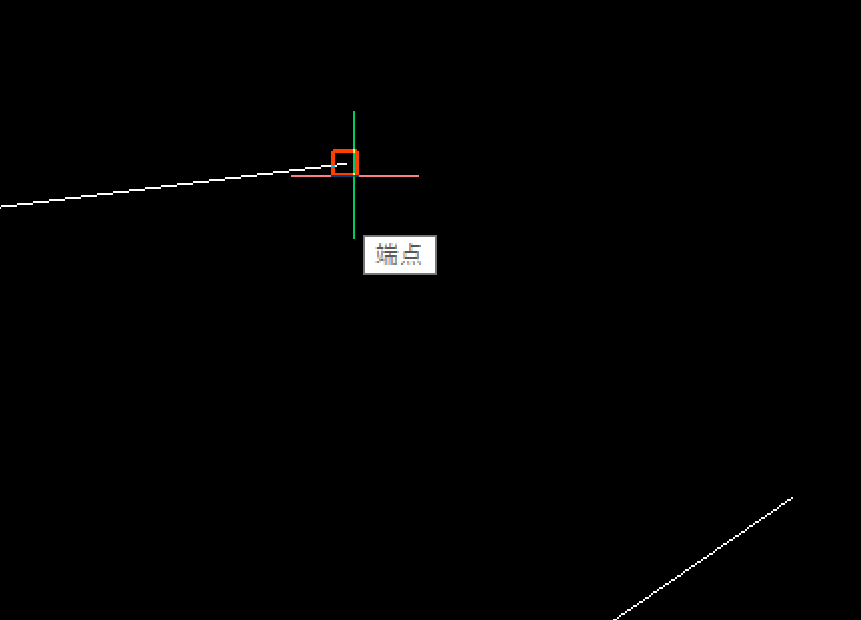

図形の端点にスナップします。

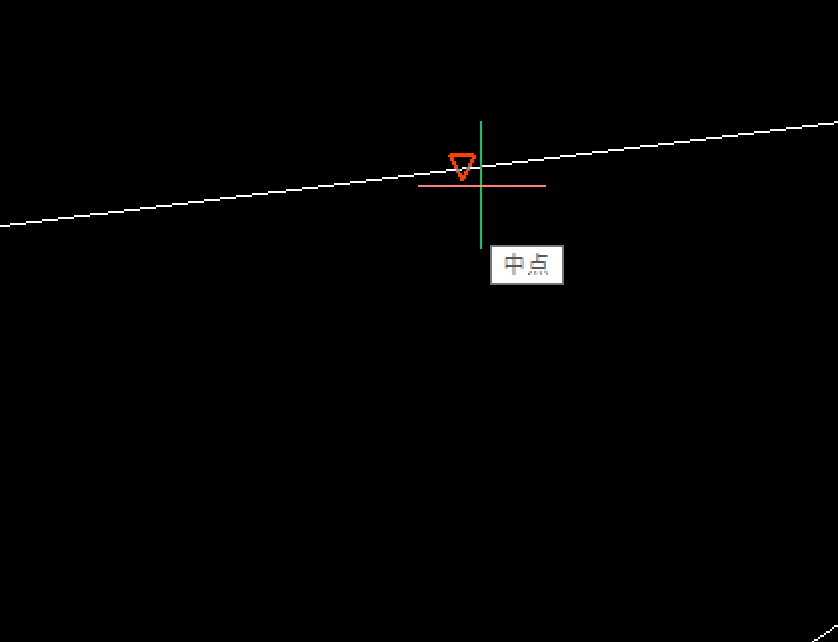

図形の中点にスナップします。

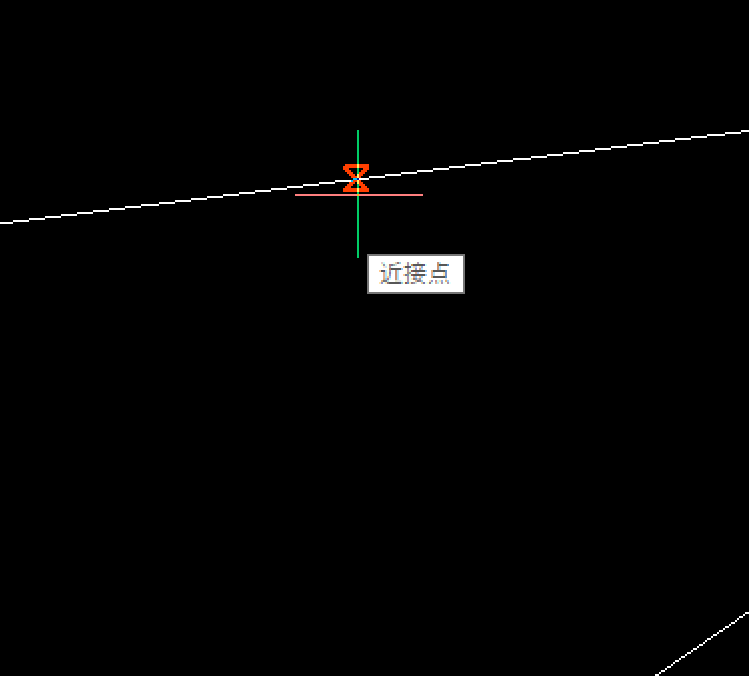

図形上のもっとも近い点にスナップします。

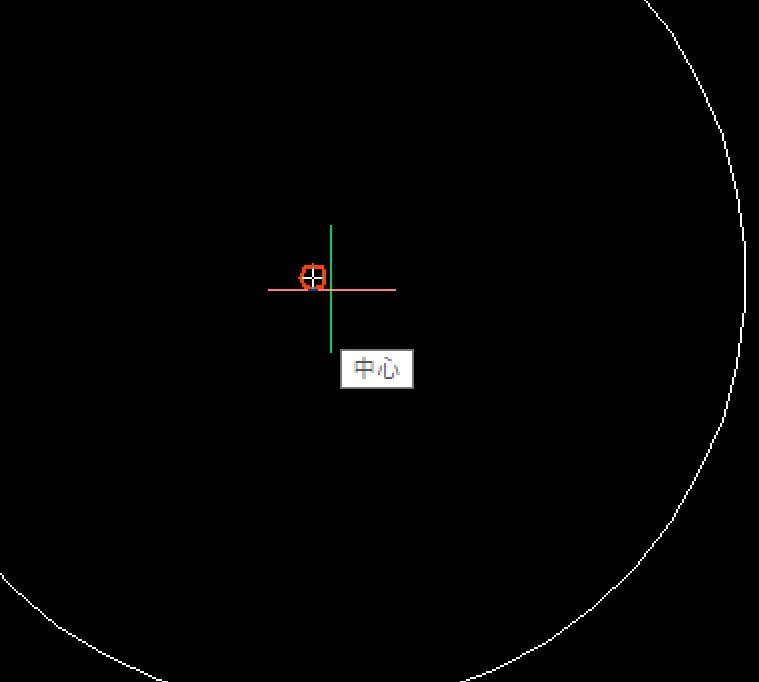

円、円弧などの中心点にスナップします。

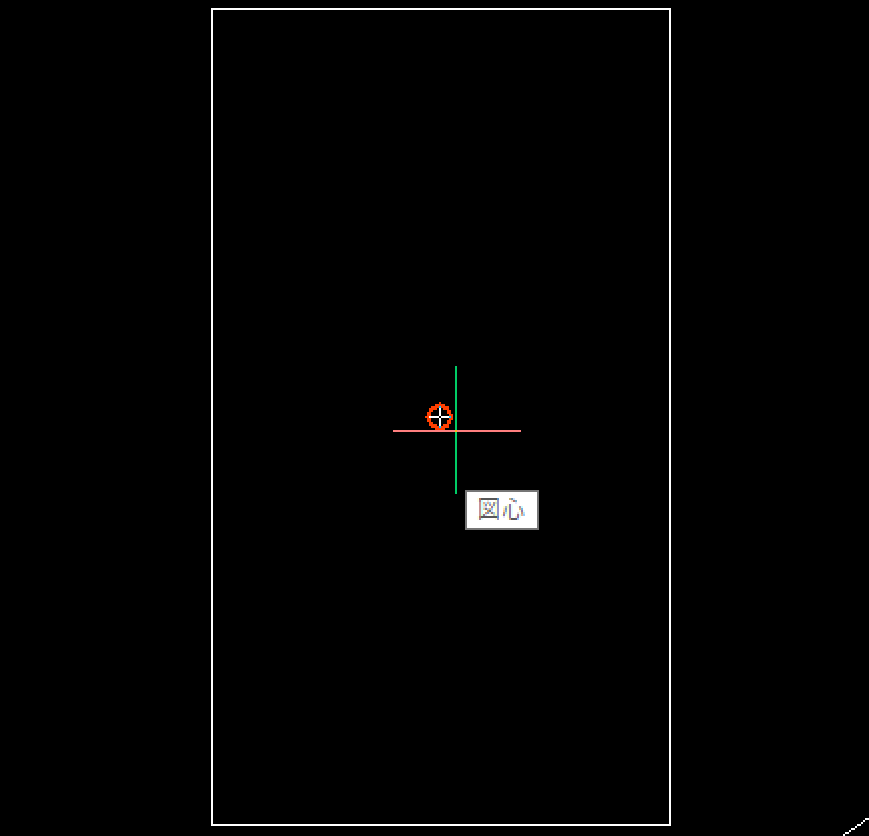

矩形などの閉じたポリラインの平面の重心にスナップします。
他の図形の垂直点にスナップします。

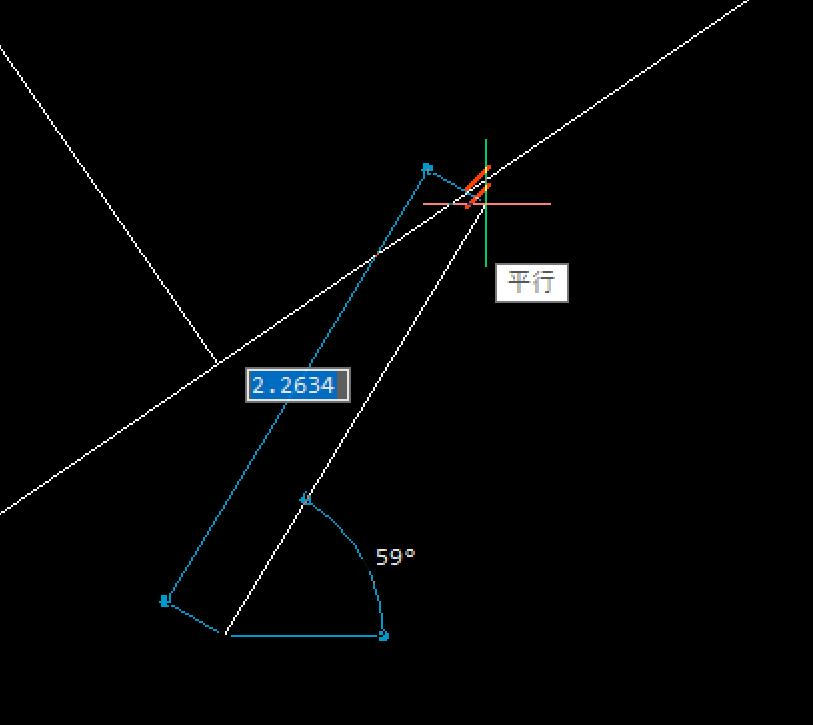

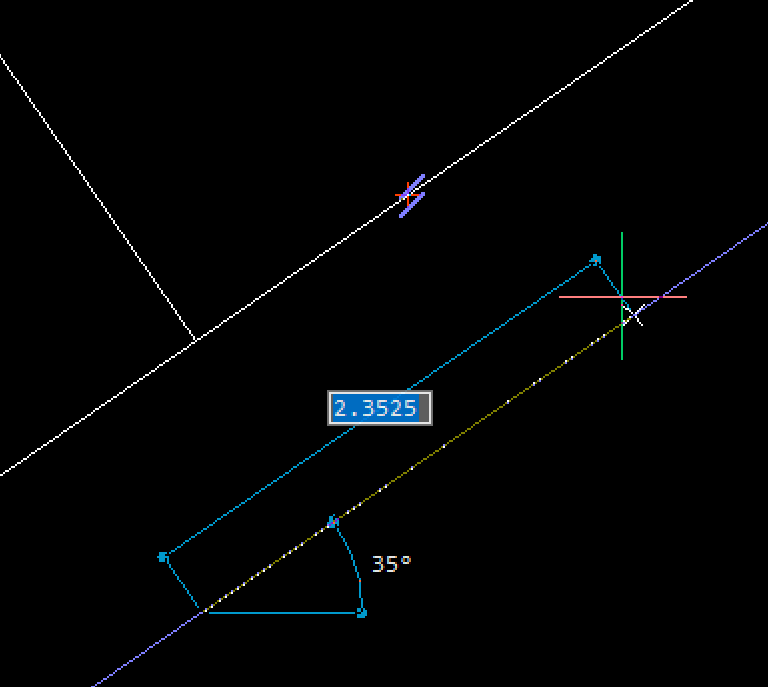

線分の始点を指示し、平行に作図したい図形の上にカーソルを移動すると、平行スナップマークと赤のプラスマークが表示され、作図中のラインが平行位置に戻ると、ポイントした図形と平行にガイドラインが表示されます。

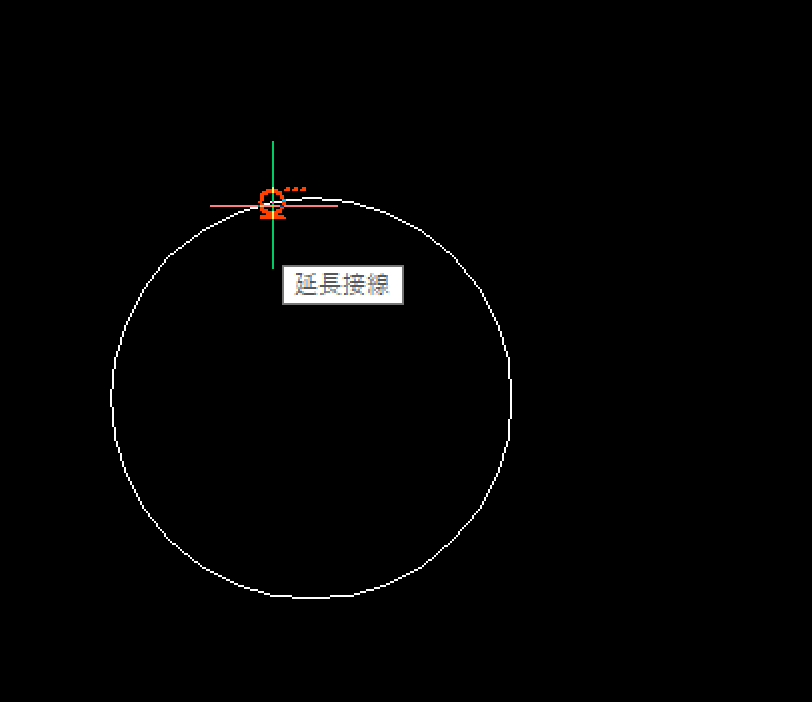

円、円弧、楕円、楕円弧に接する点にスナップすることができます。

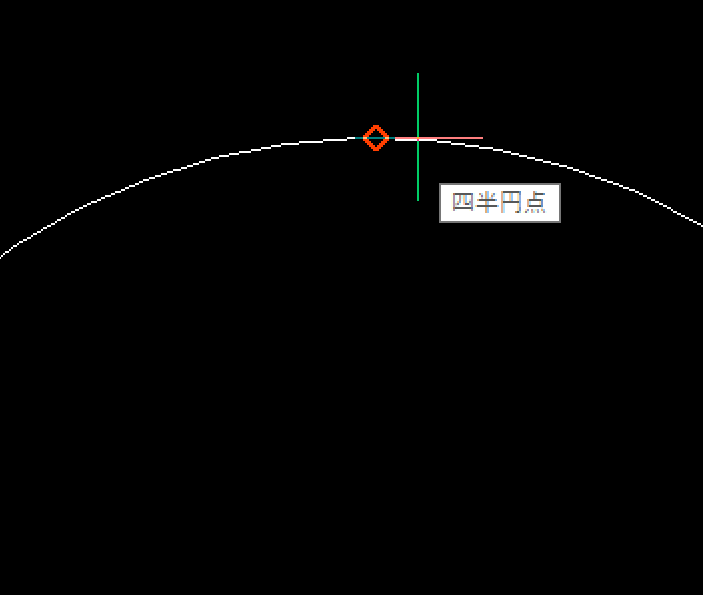

円、円弧、及びポリライン円弧の四半円点へスナップします。

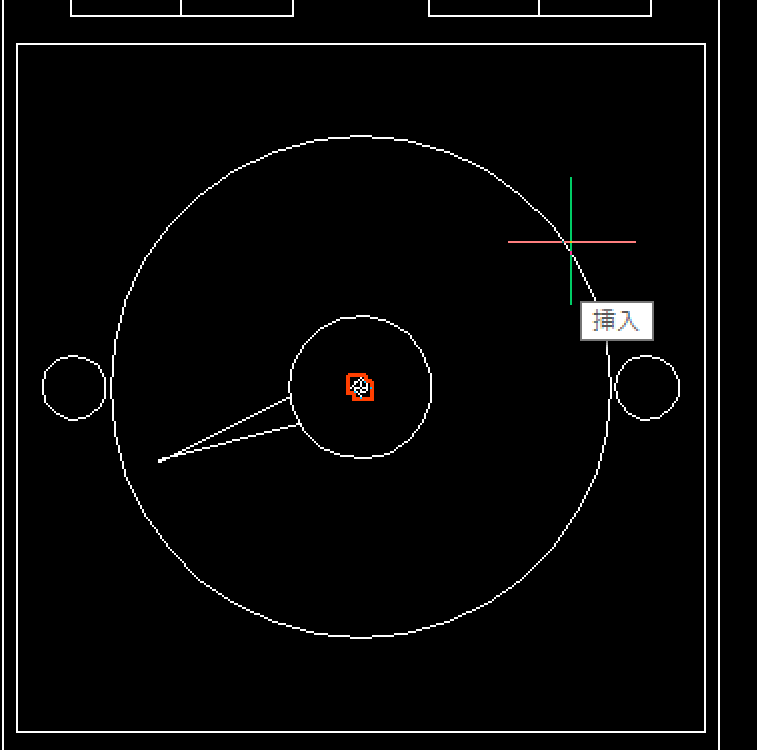

テキストとブロックの挿入基点にスナップされます。

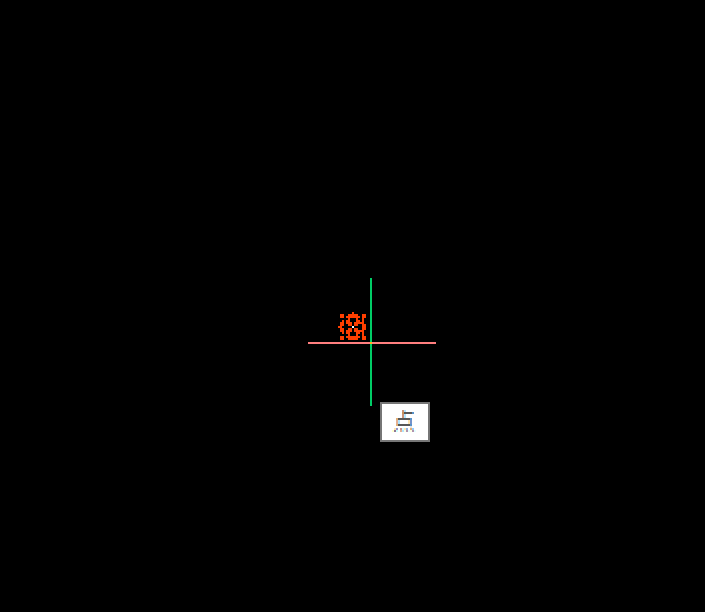

点図形へスナップします。
図形の交点へスナップします。

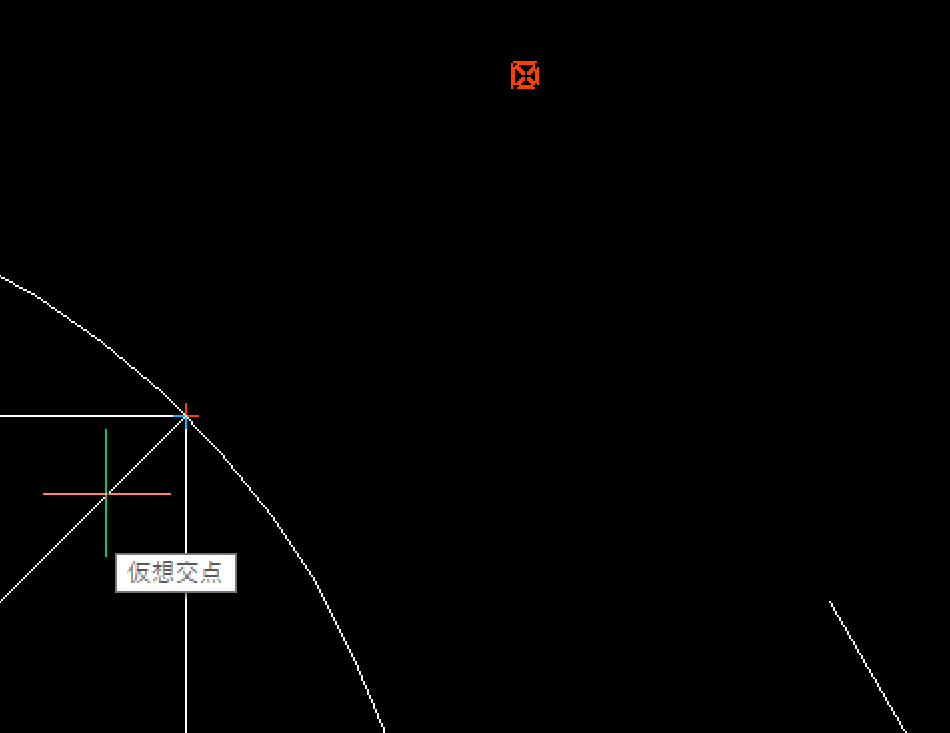

図形同士が延長線上で交わる点にスナップします。
(例)
・２つの線分の延長上の交わる交点に円を作図したい場合。
(操作)
１．円コマンドを起動します。
２．図形スナップ「仮想交点スナップ」を選択します。
３．片方の線分にカーソルを移動すると「延長仮想交点」のマークが表示されるので、表示された時点で
線分をクリックします。
４．そして、もう片方の線分にカーソルを移動すると、２つの線分の延長線上に「仮想交点」マークが表示
されるので、その時点でマウスをクリックします。
５．円の半径を入力して、円が作図できます。

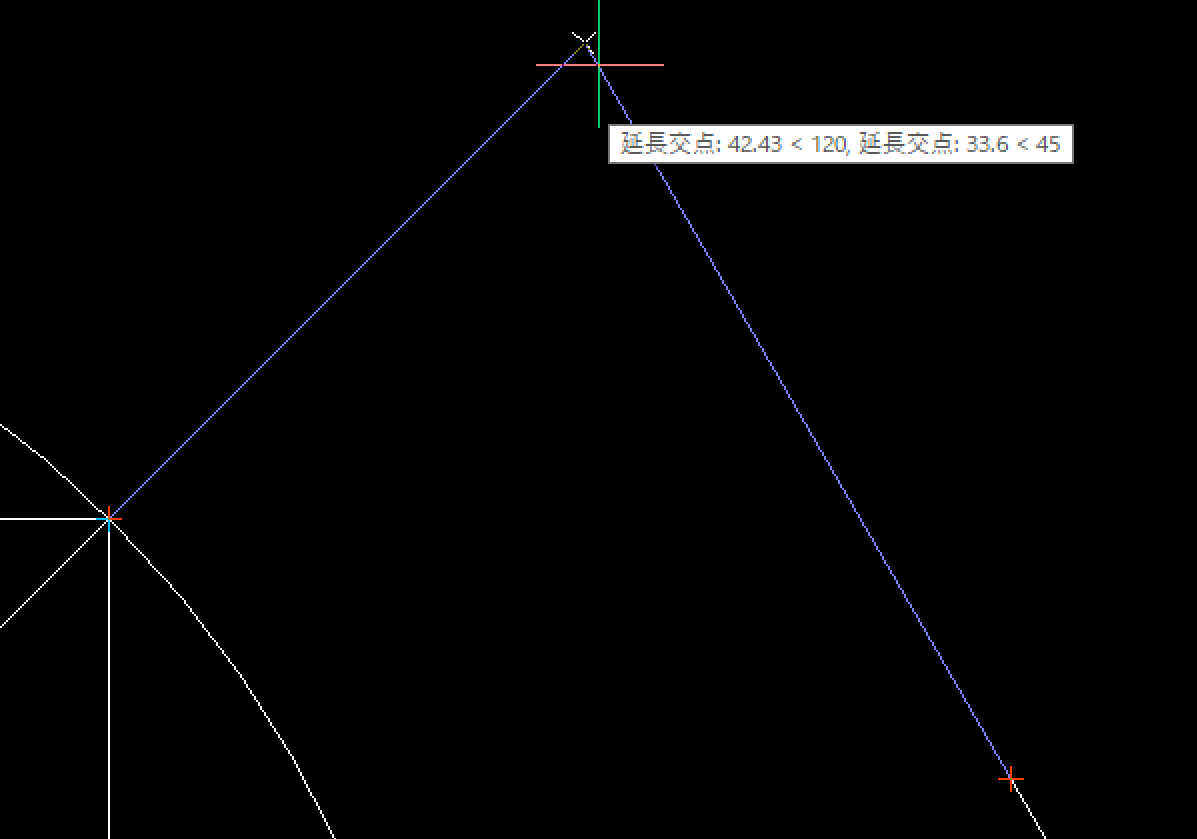

２つの図形の延長した交わる交点にスナップします。「仮想交点」と同じような動作となります。
(例)
・２つの線分の延長上の交わる交点に円を作図したい場合。
(操作)
１．円コマンドを起動します。
２．図形スナップ「延長交点スナップ」を選択します。
３．片方の線分の延長したい方の端のカーソルを移動し、しばらく置いておくと、
端の赤い十字マークが表示されます。その状態で、カーソルを線分の延長線上に移動すると、
ガイドのラインが表示されます。
４．次に、もう片方の線分の延長したい方の端にも同じようにカーソルを移動して置くと、
十字のマークが表示され、延長線のガイドラインと、先程の線分の延長線上の交わる点に
両方の図形からガイドラインが表示され、交点にスナップできます。その時点でクリックします。
５．円の半径を入力し作図します。
図形スナップを解除します。
Z座標時が違う図形同士の交点をとり、Z座標が０の位置に図形を作図することができます。
ハッチング図形にスナップします。
Z座標が異なる図形同士の交点をとり、作図したいZ座標の位置に作図することができます。
以上
BricsCADの購入は
図面作図を始める前に、用紙サイズの設定をして作図をを始めます。
BricsCADは実寸で作図を行います。
Ａ3用紙サイズは420x297となります。
1/10の用紙サイズは4200x2970となり用紙サイズを10倍の大きさに設定します。
印刷時に尺度を合わせ正確に図面を印刷します。
用紙サイズを設定するには、メニューの「設定」－「図面範囲設定」を選択するか、
コマンド欄に ：「LIMITS」と入力します。
左下のコーナーは ０，０ でそのまま、「ENTER」を実行。
右上コーナーは、マウスで指示するか、数値で入力します。
入力する数値は、ｘ、ｙ ｘは幅、ｙは高さとなります。
Ａ３の用紙の場合
等倍 ： ４２０ ｘ ２９７
1/10 ： ４２００ ｘ ２９７０
1/100 ： ４２０００ ｘ ２９７００
と、設定します。
以上
BricsCADの購入は
